Versione 1.3, libera e open source, per lo ZECTRIX NOTE4C: un display e-paper da 4,2″ nero, bianco, rosso e giallo.

La giornata di scuola, appesa accanto alla porta.

La mattina mostra gli impegni, il meteo e cosa c'è in mensa. Il pomeriggio l'orario con i colori della maestra. La sera prima di scuola cosa mettere nello zaino, e l'avviso di prendere l'ombrello se pioverà.

Come installarlo Codice su GitHub

La pagina Zaino sul display: italiano, matematica, religione, motoria e arte con il materiale, una verifica, i compiti e l'avviso pioggia. — La pagina Zaino, disegnata dal server con dati di esempio.

Che cos'è

Zaino è un software libero che trasforma un piccolo display e-paper in una dashboard scolastica per tuo figlio. La carta elettronica tiene l'immagine anche senza corrente, quindi lo schermo è sempre lì, come un orologio, e la batteria dura.

Un piccolo server in casa disegna le pagine. Il display si sveglia, scarica la pagina che serve e torna a dormire. Si configura tutto una volta sola, dal telefono.

MattinaOggi: impegni, meteo e mensa.
PomeriggioSettimana: l'orario, con i prossimi appuntamenti.
Sera prima di scuolaZaino: libri, compiti, verifiche, avviso pioggia.
Quando vuoiIl tasto frontale scorre le altre pagine.

Sei pagine, quella giusta al momento giusto

Scegli tu quale pagina mostrare in ogni momento della giornata e in quali giorni. Il tasto frontale scorre le altre.

Tutte le schermate sono di 400 × 300 pixel, mostrate al doppio, con dati di esempio.

I colori che il pannello non ha

I bambini riconoscono le materie dal colore: matematica è blu, arte è rosa. Il pannello ha solo quattro pigmenti, e Zaino si arrangia. Rosso, giallo e nero sono esatti. Arancione, rosa e grigio si ottengono mescolando puntini. Blu, verde e viola diventano righe e puntini, con il nome del colore scritto accanto.

rossogialloneroblu, a righeverde, a puntiniviola, a righe rosse

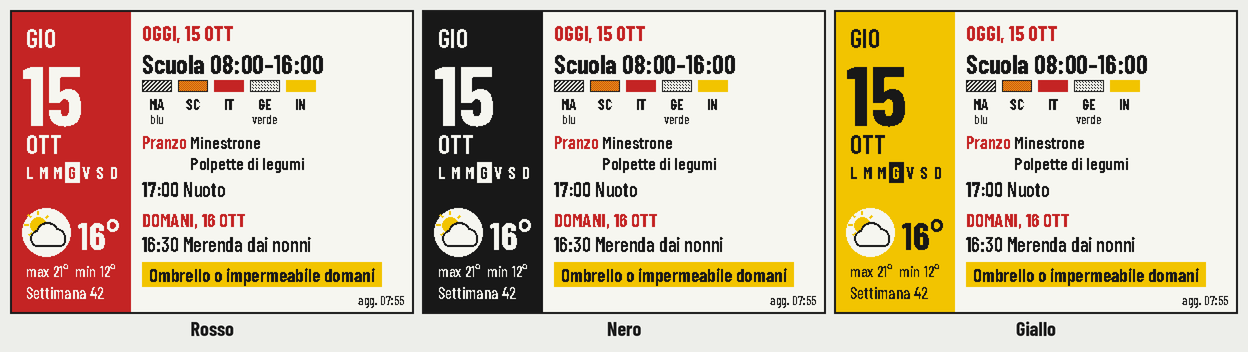

La pagina Oggi con l'accento rosso, nero e giallo. — Con più figli, a ogni display il suo colore d'accento.

Si configura dal telefono, una volta sola

Una web app sulla rete di casa contiene tutto: le materie e i loro colori, l'orario, cosa portare ogni giorno, il diario con compiti e verifiche, la mensa, i calendari di sport e famiglia, e quale pagina mostrare quando. Aggiungila alla schermata Home e si comporta come un'app.

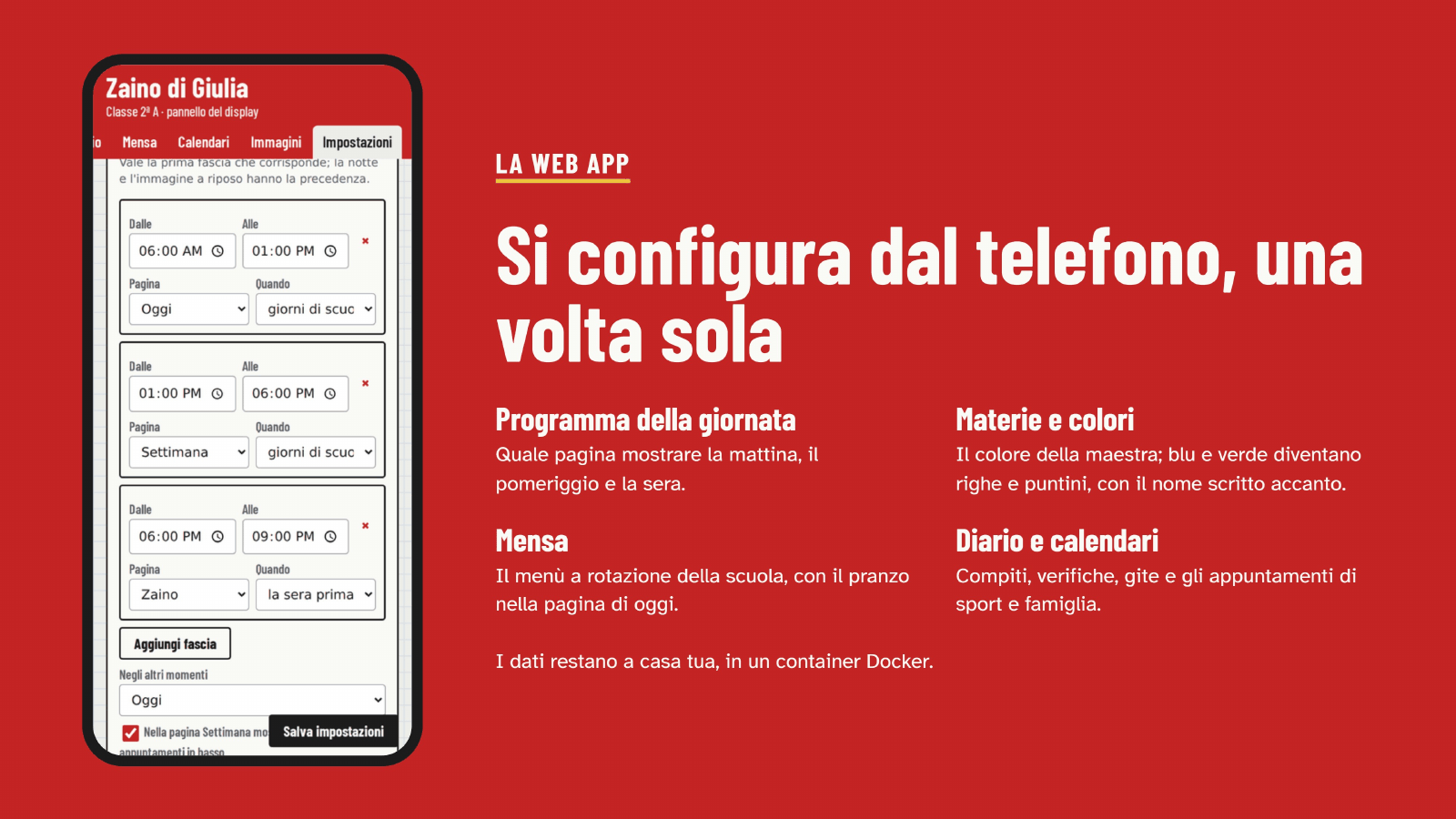

La web app sul telefono, con il programma della giornata. — Il programma della giornata nella web app.

Come funziona

Il telefonola web app

Server ZainoDocker, in casa

NOTE4Csi sveglia, disegna, dorme

Il display si sveglia agli orari che scegli, oppure quando premi un tasto. Chiede al server la pagina del momento e la ridisegna solo se è cambiato qualcosa. Poi torna a dormire fino al risveglio successivo, che il server calcola per lui.

Installazione

Servono uno ZECTRIX NOTE4C Devkit, un computer di casa sempre acceso con Docker (un NAS, un mini PC, un Raspberry Pi) e una rete Wi-Fi a 2,4 GHz.

Avvia il server

git clone https://github.com/filippocobelli/zaino.git
cd zaino/server
docker compose up -d --build

Poi apri http://IP-DEL-SERVER:3021/admin.

ConfiguraDalla web app: località del meteo, materie, orario, mensa, calendari e programma della giornata.
Fai il backup del displayPrima copia la memoria del NOTE4C. È l'unico modo per tornare al software di fabbrica.
Installa il firmwareCollega il display al Wi-Fi con il firmware di riferimento ZECTRIX, compila Zaino con l'indirizzo del tuo server (./build.sh http://192.168.1.50:3021, serve solo Docker) e installalo con il firmware updater ZECTRIX, mantenendo le impostazioni.

La guida completa è in docs/installazione.md. Non hai ancora un NOTE4C? Lo produce ZECTRIX.

Cosa è stato provato, e cosa no

Display: Solo il NOTE4C Devkit con il pannello a quattro colori. Il NOTE4 in bianco e nero non è compatibile.
Provato: Su un NOTE4C di casa, con il server in Docker su un mini PC Proxmox.
Batteria: Non ancora misurata. Il display dorme tra un aggiornamento e l'altro e ridisegna solo quando cambia qualcosa.
Wi-Fi: Il firmware usa la rete salvata dal firmware di riferimento ZECTRIX. Non sa ancora configurare il Wi-Fi da solo.

I tuoi dati

Orario, nomi, diario e menù restano sul tuo server, in un solo file.

Open-Meteo: La località salvata, per il meteo.
I tuoi calendari: Solo i link iCal che aggiungi tu.
La web app: Non ha login: tienila sulla rete di casa o dietro una VPN, mai aperta su internet.

Come è nato

In tutta onestà: non sono un programmatore. Ho tante idee e poche competenze di programmazione, quindi Zaino l'ho realizzato con Claude, l'intelligenza artificiale di Anthropic. Io ho deciso cosa doveva fare e come doveva essere, e l'ho provato sul display vero e con mio figlio. Ci sono voluti parecchi tentativi ed errori prima che tutto funzionasse.

Se conosci ESP-IDF, FastAPI o l'e-paper meglio di me, segnalazioni e pull request sono benvenute.

Prossimo passo: una versione stand-alone che gira tutta nel display, senza server e senza Docker, configurata dal telefono tramite il Wi-Fi del display stesso.
